一、投入式液位變送器PT500-601/T/TS/TC產品特點：
| 芯體 | 小量程采用擴散硅芯體，溥膜型,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償； |
| 靜壓式液位/水位測量原理；全封焊結構，IP68密封防水電氣出線； | |
| 配套4位LED或LCD現場數顯表頭，實現現場數據讀取； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制); | |
| 數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作 | |
| CANopen輸出內置 完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線 升級； | |
| 結構 | 投入式安裝，整體結構小巧，多種過程連接方式； |
| 過程連接材料：304或316； | |
| 直接防水電纜出線、配套工業型2088殼體防爆/隔爆接線，安裝簡單可靠， | |
| 應用 | 地下水、水井、水池、水塘、水箱、水塔的水位測量與監控； |
| 河流、大壩、水電站、水庫、消防、城市內澇等水位測量與監控； | |
| 油箱、油井、油庫等油位的測量與監控； |
二、投入式液位傳感器PT500-601/T/TS/TC產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 601 | 投入式液位變送器/液位傳感器 | ||||||||
| 601T | 投入式液位變送器/液位傳感器，2088榔頭型殼體結構 | |||||||||
| 601TS | 投入式液位變送器/液位傳感器，2088榔頭型殼體結構+LED顯示表頭 | |||||||||
| 601TC | 投入式液位變送器/液位傳感器，2088榔頭型殼體結構+LCD顯示表頭 | |||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-5mH2O） | 液位（水位）量程：0～0.5mH2O～200mH2O（最小量程0.5米水位高，高大量程200米水位高） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制）/供電9-30VDC | OK | RS485-RTU（四線制）/供電5VDC | |||||||
| OC | 0-5VDC（三線制）/供電9-30VDC | OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | |||||||
| OD | 0-10VDC（三線制）/供電12-30VDC | ON | CANopen2.0（四線制）/供電9-30VDC | |||||||
| OE | 0.5-4.5VDC（三線制）/供電5VDC | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 5m | 標準5米，按實際訂購要求填寫 | |||||||||
| PT500 | 601 | （0-5mH2O） | OA | C3 | 5m | |||||
三、水位油位變送器PT500-601/T/TS/TC產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 水/油等液體（與過程連接兼容） | 現場顯示表 | LED 四位數碼管顯示表 |
| 壓力形式 | 表壓（靜壓式） | 負載阻抗 | LCD 四位液晶顯示表 |
| 壓力量程 | 0～0.5mH2O～200mH2O（最小0.5米，高大200米） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 非 線 性 | ≤0.25%FS | 介質溫度 | -20～+80℃ |
| 重 復 性 | ≤0.10%FS | 環境溫度 | -30～+70℃ |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 壽 命 | 100萬次 |
| 輸出信號 | 4～20mA(二線制)； | 響應時間 | ≤5mS |
| 0～5/10VDC；0.5～4.5VDC | 過載壓力 | 150%FS | |
| RS485-RTU；低功耗RS485 | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485+4～20mA雙輸出帶LCD表頭 | 電氣連接 | 防水引線；2088表頭M20*1.5連接器 | |
| Can2.0B（支持CANopen、J1939 協議） | 防護等級 | IP68 | |
| 供電電壓 | 24VDC(9～30VDC) | 配套電纜 | 2～5芯屏蔽電纜或導氣電纜，標準長度：5米 |

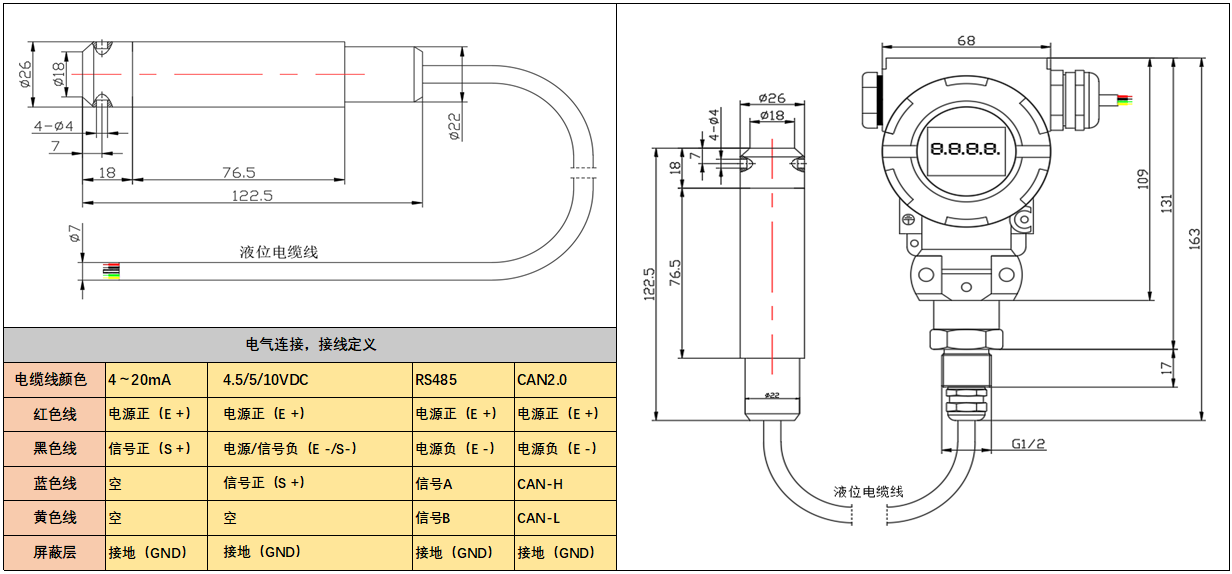

四、水位油位傳感器PT500-601/T/TS/TC產品結構及電氣連接：

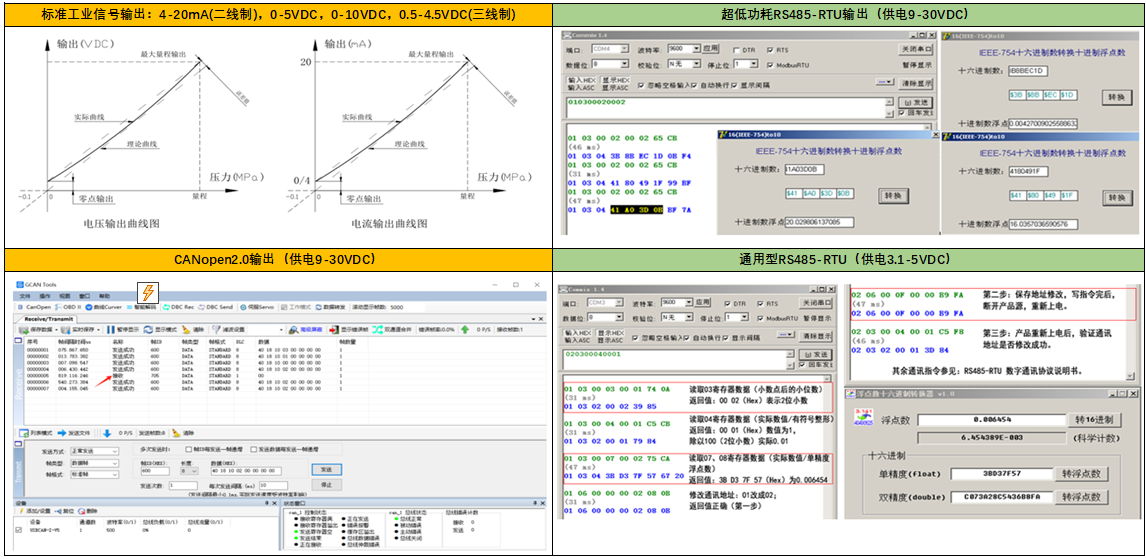

五、信號輸出與采集：

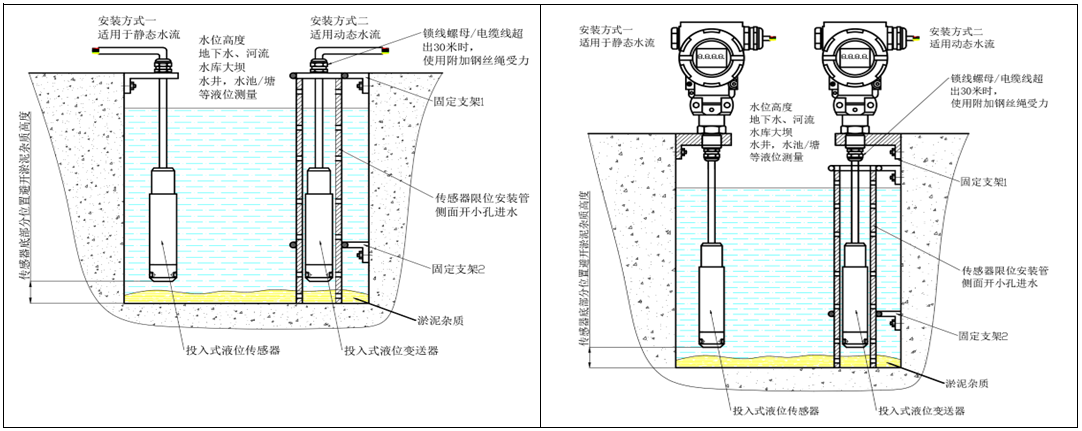

六、投入式液位變送器產品安裝：

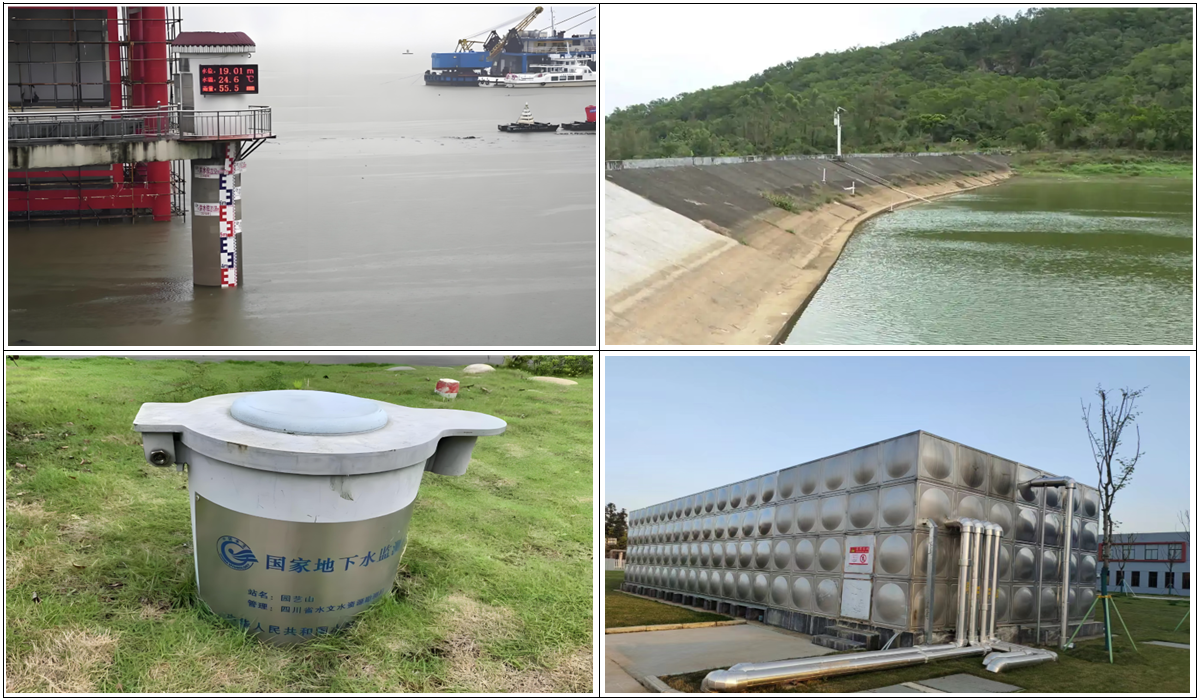

七、投入式液位變送器產品應用：
